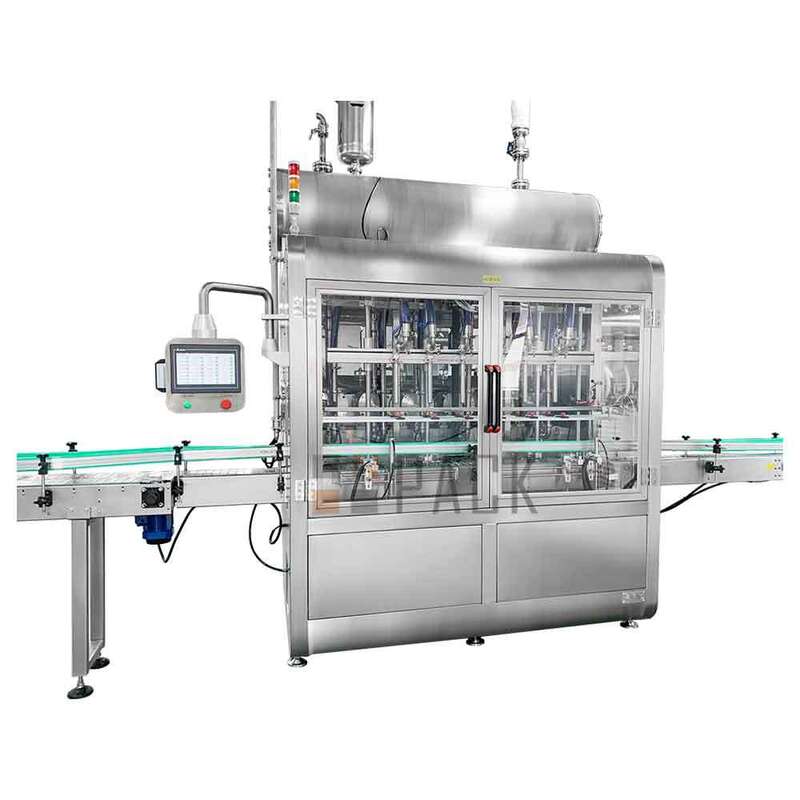

Automatische Servo-Rotorpumpe Schokoladen-Füllmaschine

Automatische Rotorpumpen-Schokoladencreme-Abfüllmaschine

Die automatische Rotorpumpen-Schokoladencreme-Abfüllmaschine für Gläser ist für die genaue und effiziente Abfüllung von dicken, viskosen Lebensmittelprodukten wie Schokoladencreme, Haselnusscreme, Kakaocreme, Erdnussbutter und anderen pastenartigen Produkten konzipiert.

Die hohe Viskosität und die temperaturempfindlichen Fließeigenschaften von Schokoladencremes stellen eine Herausforderung für die Abfüllung mit herkömmlichen Flüssigfüllanlagen dar. Das Abfüllsystem ist eine servogesteuerte Rotorpumpe, die eine reibungslose Produktzufuhr vom Trichter zu den Fülldüsen gewährleistet, um eine stabile Abfüllleistung zu garantieren und eine konsistente Portionskontrolle zu ermöglichen.

Sie eignet sich zum Abfüllen von Schokoladencreme in Glasgläser, PET-Gläser, Kunststoffbehälter und andere starre Verpackungsformate und kann in automatische Glaszuführ-, Verschließ-, Etikettier- und Verpackungsanlagen integriert werden, um eine vollständige Produktionslinie zu bilden.

Hauptmerkmale

1. Für hochviskose Produkte

Das Rotorpumpen-Abfüllsystem eignet sich besonders für dicke und pastenartige Produkte.

Es ermöglicht eine stabile Produktzufuhr, auch beim Abfüllen von Schokoladencremes und Nusscremes, die viel langsamer fließen als herkömmliche Flüssigkeiten.

Dadurch kann die Maschine sowohl für kleine Einzelhandelsgläser als auch für größere Gastronomiebehälter verwendet werden.

2. Abfüllung mit Servomotor

Der Einsatz eines servogesteuerten Abfüllsystems ermöglicht eine präzise Steuerung des Rotorpumpenbetriebs.

Das Füllvolumen und die Abfüllgeschwindigkeit können über die Steuerungsoberfläche entsprechend unterschiedlicher Rezepte und Behältergrößen eingestellt werden.

Das ergibt:

• Konstantes Füllvolumen
• Stabile Füllzyklen
• Einfache Rezepturskalierung
• Einfacher Produktwechsel
• Verbesserte Wiederholbarkeit der Produktion

Außerdem können verschiedene Abfüllrezepte nach Bedarf der Produktion eingestellt werden.

3. Optionale Heiztrichter

Die Viskosität von Schokoladencreme ist stark temperaturabhängig.

Für Produkte, die während der Abfüllung eine kontrollierte Temperatur erfordern, kann die Maschine mit einem beheizten Doppelmanteltrichter ausgestattet werden, um einen geeigneten Produktfluss während der Produktion zu gewährleisten.

Das Heizsystem reduziert Probleme, die durch die Verdickung des Produkts bei langen Abfüllläufen entstehen.

Ein optionales Temperaturregelsystem kann entsprechend den Eigenschaften der Schokoladencreme des Kunden konfiguriert werden.

4. Optionales Mischsystem

Bei der kontinuierlichen Herstellung von Schokoladencremes, Nussbutter und ähnlichen Produkten ist eine gleichmäßige Produktkonsistenz wichtig.

Ein optionaler Trichterrührer kann das Produkt kontinuierlich mit kontrollierter Geschwindigkeit mischen, um eine gleichmäßigere Textur vor der Abfüllung zu erhalten.

Die Mischfunktion ist besonders wertvoll für Produkte, die Öle, Kakaobestandteile, Nussbutter oder andere Komponenten enthalten, die sich während der Verarbeitung trennen können.

5. Saubere, kontrollierte Abfüllung

Die Fülldüse ist so konzipiert, dass sie eine saubere Abgabe in die Gläser ermöglicht und gleichzeitig Tropfen und unnötige Produktverluste minimiert.

Abhängig vom Produkt und den Produktionsanforderungen kann die Maschine ausgestattet werden mit:

• Tropffreie Düsen
• Tauchfülldüsen
• „Abschaltbare Düsensysteme“
• Verstellbare Düsendurchmesser
• Mehrere Füllköpfe

Das Abfüllsystem kann somit an unterschiedliche Glasöffnungen, Abfüllgeschwindigkeiten und Produktviskositäten angepasst werden.

6. Lebensmittelkonforme Konstruktion

Anwendung der Maschine: Lebensmittelverarbeitung.

Lebensmittelkonformer Edelstahl und hygienische Materialien können je nach erforderlicher Maschinenkonfiguration für produktberührende Teile verwendet werden.

Das produktberührende System ist für die Reinigung und routinemäßige Wartung ausgelegt, um den Bedienern effizientere Produktwechsel zu ermöglichen.

Wir bieten auch hygienische Anschlüsse und maßgeschneiderte Reinigungskonfigurationen für hygienisch anspruchsvollere Anwendungen an.

Technische Parameter

Produktdetails

Wie funktioniert eine Rotationsschaufelpumpen-Abfüllanlage?

Die Rotationsschaufelpumpen-Abfüllmaschine verwendet einen Servomotor, um die Rotationsschaufelpumpe präzise anzutreiben. Die Pumpe hat zwei Rotoren, die sich gleichzeitig in entgegengesetzte Richtungen drehen, mit abgedichteten Kammern zwischen den Rotoren und dem Pumpengehäuse. Das Verdrängerprinzip gewährleistet eine reibungslose Produktförderung und eine genaue volumetrische Abfüllung.

1.Produktsaugung Das Volumen auf der Einlassseite vergrößert sich mit der Drehung der Rotoren. Das Produkt wird aus dem Vorratstrichter oder Tank in die Pumpenkammer gesaugt.

2.Produkttransfer Das Produkt wird in den abgedichteten Kammern zwischen den Rotoren und dem Pumpengehäuse gehalten. Die Rotoren drehen sich und das Produkt bewegt sich langsam von der Einlass- zur Auslassseite.

Dieses Funktionsprinzip macht Rotationsschaufelpumpen-Abfüllsysteme besonders geeignet für viskose, halbvskose und partikelhaltige Produkte.

3.Produktaustrag Sobald das Produkt die Auslassseite erreicht, verringert sich das Kammervolumen, wodurch das Produkt aus der Pumpe und über die Fülldüse in den Behälter gedrückt wird.

4.Präzise Füllkontrolle Die Pumpe ist eine Verdrängerpumpe und liefert daher ein bekanntes Volumen pro Umdrehung. Das Füllvolumen kann genau gesteuert werden durch:

Füllvolumen = Hubraum pro Umdrehung x Anzahl der Umdrehungen

Die SPS steuert die Drehung, Geschwindigkeit und Winkelposition des Servomotors. Dies ermöglicht dem System, die genaue Menge des in jedem Füllzyklus abgegebenen Produkts zu steuern.

5.Tropfschutz Die Pumpe stoppt sofort nach Erreichen des voreingestellten Füllvolumens. Die Pumpe kann sich auch kurz umkehren, bevor die Fülldüse schließt, um einen Rücksaugeffekt zu erzeugen, abhängig vom Produkt und der Maschinenkonfiguration.

Dies hilft, Tropfen, Fädenbildung und Produktreste an der Düse zu reduzieren und hilft, Behälter und den Füllbereich sauberer zu halten.

Warum mit einer servogesteuerten Rotationsschaufelpumpe abfüllen?

Die Kombination aus Servomotor + Rotationsschaufelpumpe + SPS-Steuerung + Tropfschutz-Abfüllsystem bietet eine genaue Dosierung, eine schonende Produktbehandlung, eine wiederholbare Abfüllleistung und flexible Anpassungsmöglichkeiten für verschiedene Produkte und Füllvolumen.

Sie eignet sich für eine breite Palette von Produkten wie Saucen, Pasten, Cremes, Sirupe, Öle, Gewürze, Kosmetika, Pharmazeutika und andere viskose oder halbvskose Flüssigkeiten.
